教育照明
為青少年提供明靜的讀書學習環境
方案描述
半導體針對健康照明要求照明燈具需要具備高PF無頻閃的指標，開發出一系列創新型芯片方案：可用于 LLC諧振架構，且?guī)в邪霕蝌?qū)動的LED恒流控制電路，
採用的 CS-CP PPFC+ LLC (電流源電荷泵 +串聯諧振)技術，以極其簡潔的外圍線路即可實現高PF值,低THD,輸出無頻閃，高轉換效率的特性。
芯片采用高壓BCD工藝，輸入電壓范圍高達600V以上；VCC電源電壓范圍8-20V,靜態工作電流720uA,具有電流過零（ZCD）檢測功能，自動設置死區時間，有效
防止高端與低端功率管同時導通，降低整機產品故障率；
方案具有過壓保護電路，欠壓保護電路，短路保護電路，開路保護電路，過溫保護電路，保護功能齊全，有效提升產品可靠性；具有半橋驅動電路可直驅MOS，不
挑功率器件，電路的工作頻率可以達到130KHZ，可縮小產品體積，適用更多的產品外形！

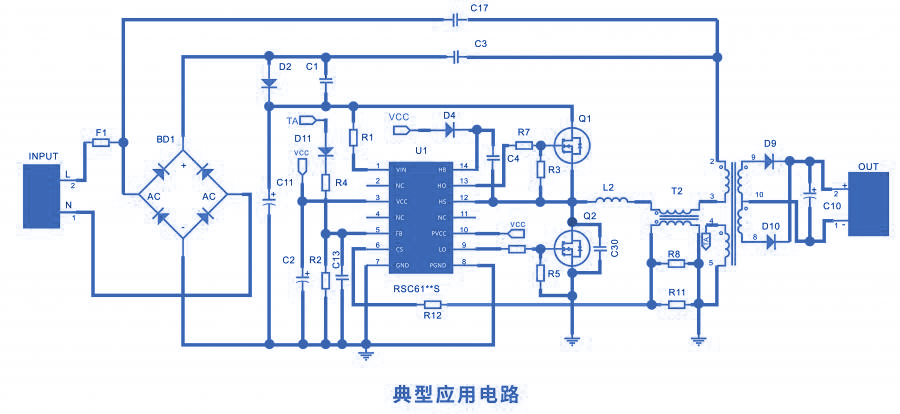

方案拓?fù)?/h4>
對于功率是36-48W的教室燈，以及功率是72W的黑板燈典型應用拓?fù)湎嗤?
